Durchstrahlungsprüfung an Rohreinschweissungen

Durchstrahlungsprüfung an Rohreinschweissungen

Rohrbündel-Wärmeaustauscher sind wichtige Apparate in Chemie- und Petrochemie-Anlagen. Sie dienen dazu, die bei chemischen Prozessen entstandene oder benötigte Wärme von einem Medium in ein anderes Medium zu transportieren.
Für die Durchstrahlungsprüfung an Rohreinschweissungen kommt der von der Firma Nuclear entwickelte Arbeitsbehälter RB1 zum Einsatz. Die HWD Haase Werkstoffprüfung Duisburg GmbH setzt ihn speziell für die Durchstrahlungsprüfung von Rohr-Rohrboden-Verbindungen (RRV) an Wärmetauschern o.ä. zum Auffinden von voluminösen Schweißnahtfehlern (z.B.  Poren, Schlauchporen, Einschlüssen etc.) ein, die zu einer Undichtheit des Behälters führen können und somit eine ungewollte Vermischung der Medien aus den beiden Räumen  zur folge hat.

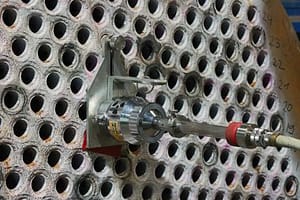

Der Prüfaufbau für Durchstrahlungsprüfung Rohrwärmetauscher

Durchtrahlungsprüfung an RohreinschweissungenEin sogenannter Lochfilm wird mit einem Dickenausgleichskörper am Arbeitsbehälter befestigt und an der Rohrbodenplatte angebracht. Der Gammastrahler wird durch den Film hindurch in die Rohrachse des zu prüfenden Rohres geschoben, so dass die Schweißnaht rückwärtig auf dem Film abgebildet wird.
Für die Beurteilung der Fehlererkennbarkeit ist der Dickenausgleichskörper mit einem Bildgüteprüfkörper ausgerüstet. Der Prüfkörper ist mit Nuten und Sacklochbohrungen versehen.
Mit dieser Prüfmethode können wir Rohrdurchmesser von 9 bis ca. 65 mm Prüfen.
Weiter Durchmesser auf Anfrage.

Anwendungsbereich:

Kraftwerksbau
Behälterbau, Druckbehälter
Anlagen- und Rohrleitungsbau

Unser Service

  • wir führen diesen Service mobil und direkt in Ihrem Werk/Baustelle durch,
  • zum Einsatz kommt die Strahlenquelle Ir. 192, welche  den höchsten Sicherheitsanforderungen gerecht wird,
  • Wir sind in den Stufen 2-3 nach der DIN EN 473 / DIN EN ISO 9712 qualifiziert und zertifiziert und verfügen über langjährige Erfahrungen mit den unterschiedlichsten Werkstoffen und Bauteilen,
  • durch unsere ständigen internen sowie externen Schulungen halten wir unser Know-how auf dem aktuellen Stand der Technik. Zu Ihrer Zufriedenheit und vor allem zu Ihrer Sicherheit,
  • unsere Mitarbeiter sind qualifiziert und verfügen über jahrelange Erfahrung mit den unterschiedlichsten Werkstoffen und Bauteilen.

Diesen Service führen wir für SIE deutschlandweit aus.
